揭秘！铁芯接地监测装置的「隐形守护者」黑科技

点击次数：32 更新时间：2025-10-20

　　铁芯接地监测装置是电力系统中用于实时监测变压器铁芯接地电流的关键设备，其核心功能是通过高精度传感器和智能算法，及时发现铁芯多点接地、绝缘受潮或受损等故障，保障变压器及电网的安全运行。

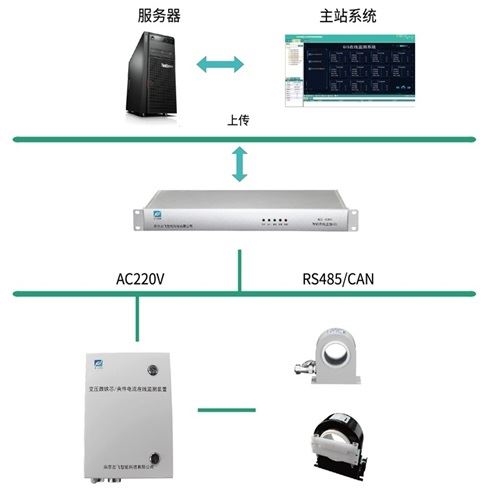

　　该装置主要由穿心式电流互感器、信号采集与处理电路、通信模块及显示报警单元构成。穿心式互感器直接套在铁芯接地引下线上，无需断开接地线，通过电磁感应将大电流转换为小信号，供后续电路处理。信号采集电路包含高精度模拟电路和数字信号处理器（DSP），负责信号放大、滤波及数字转换，确保测量精度达±1%或更高。通信模块支持RS485、CAN、GSM/GPRS等多种接口，可实现远程数据传输和实时监控。

　　铁芯接地监测装置的核心功能特点：

　　1、实时在线监测：

　　能够24小时不间断地监测铁芯接地电流的大小，实现对变压器铁芯状态的连续监控，无需停电检测。

　　2、高精度测量：

　　采用高灵敏度电流传感器（如零序电流互感器、罗氏线圈或高精度穿心式CT），可精确测量微安（μA）至安培（A）级的接地电流，分辨率达mA。

　　能有效捕捉微小的电流变化，及时发现早期故障征兆。

　　3、多点接地故障预警与报警：

　　内置智能判断逻辑，当接地电流超过预设阈值（通常50mA~100mA为预警，300mA以上为严重报警）时，自动发出声光报警或远程报警信号。

　　可区分正常微小泄漏电流与异常环流，减少误报。

　　4、数据记录与存储：

　　具备数据存储功能，可记录历史电流数据、报警事件、时间戳等，便于故障追溯和趋势分析。

　　5、远程通信与集成：

　　支持标准通信协议（如RS-485、Modbus、4-20mA、以太网、IEC 61850等），可轻松接入变电站综合自动化系统（SCADA）、在线监测平台或电力物联网系统，实现远程监控和数据共享。

铁芯接地监测装置
