避雷器在线监测系统是电力系统中保障设备安全运行的核心智能化装置，其通过实时、连续的监测与分析，实现对避雷器健康状态的精准评估与故障预警。该系统以金属氧化物避雷器（MOA）为监测对象，重点捕捉泄漏电流、阻性电流、容性电流、雷击次数及动作时间等关键参数，为电网状态检修和智能运维提供数据支撑。

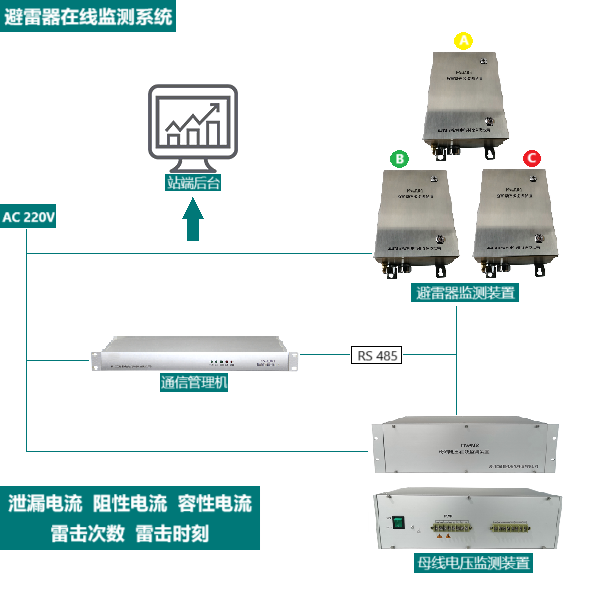

系统采用分层分布式架构，由传感器单元、数据采集单元、数据处理单元及监测平台构成。传感器单元通过零磁通穿心式互感器或高精度电流传感器，实时采集避雷器接地线上的泄漏电流信号，并结合母线电压参考信号，利用快速傅里叶变换（FFT）和动态相量补偿算法，精确分离阻性电流与容性电流。其中，阻性电流直接反映氧化锌阀片的老化程度，是判断设备绝缘劣化的核心指标。
1、实时在线监测
系统可7×24小时不间断对避雷器进行数据采集与分析，无需停电即可掌握其运行状态，实现从“定期检修”向“状态检修”的转变。
2、多参数综合监测
全电流（Total Leakage Current）：反映避雷器整体泄漏情况。
阻性电流（Resistive Current）：是判断避雷器阀片是否受潮、老化或劣化的最关键指标。系统通常采用谐波分析法或补偿法精确提取阻性电流基波及三次谐波分量。
容性电流（Capacitive Current）：用于辅助分析避雷器内部电容变化。
避雷器动作次数（Operation Count）：记录雷击或过电压放电次数，评估设备承受冲击负荷的历史。
环境温湿度（可选）：用于数据分析时进行环境补偿，提高判断准确性。
3、高精度与抗干扰能力强
采用高精度穿心式零磁通电流传感器，安装于避雷器接地引下线，非接触测量，安全可靠。
具备优良的电磁兼容（EMC）设计，能有效抑制现场强电磁场干扰（如母线电场、邻近设备噪声），确保数据真实可信。
4、智能化数据分析与故障预警
内置智能算法，对采集数据进行趋势分析、阈值报警、突变检测和横向/纵向比对（如三相不平衡分析）。
当阻性电流增长超过设定阈值（如增长50%或超过500μA）或出现异常波动时，系统自动发出声光报警或远程告警信号，提示运维人员及时处理。
5、远程通信与集中管理
支持多种通信方式：RS485、以太网、光纤、4G/5G、LoRa、NB-IoT等。
可接入变电站综合自动化系统（如IEC 61850）、输变电设备状态监测主站系统或云平台，实现远程监控、数据存储、报表生成和多站点集中管理。
6、模块化与易安装维护
系统通常由前端监测单元（含传感器和采集模块）和后台主机/服务器组成，结构清晰，便于扩展。
传感器为开合式设计，可在不停电情况下安装，施工简便，不影响设备正常运行。
7、数据可视化与历史追溯
配套监控软件提供图形化界面，实时显示电流波形、数值趋势图、历史数据曲线等。
支持数据导出、报告打印，便于历史数据分析和故障溯源。
8、高可靠性与安全性
前端采集单元通常采用低功耗设计，部分支持太阳能供电。
具备完善的防雷、防浪涌、防凝露措施，适应户外恶劣环境（IP65防护等级）。
电气隔离设计，确保监测系统故障不会影响主设备安全。
9、支持诊断与寿命评估
高级系统可结合大数据和人工智能技术，对避雷器健康状态进行评分，预测剩余寿命，为更换决策提供科学依据。
